ジェベル200のマスターシリンダーとキャリパーをオーバーホールしたよ。

ジェベル200 マスターシリンダー キャリパー オーバーホール ゴールデンパッド

スポンサーリンク


次はブレーキ周りの整備をするよ。


最近ジェベルネタばっかりですが、もう少しお付き合いください。


今回は、自分の中で一番大事だと思っているブレーキ周りの整備をしていきます。


準備したもの。

・マスターシリンダーのピストンセット

・ダイヤフラム

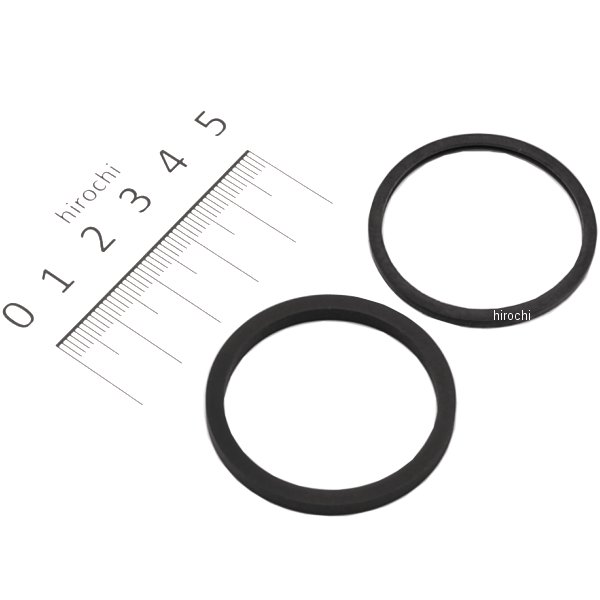

・キャリパーのピストンシール

・パッドピン回り防止ワッシャー

・ブレーキパッド(デイトナのハイパーシンタード)

年式も古いし前のオーナーがどこまで交換してるかも不明なので、ブレーキにとって重要な部品とサビが気になったパッドピンの回り防止用のワッシャ、それと制動力を上げたくてパッドも準備しました。


ジェベルはこれだけ購入しても、大体6,000円ぐらいなので助かりますわ!


それじゃあ、交換していくよ。

えー?!

マスターシリンダーの蓋をあけてダイヤフラムを取って、オイルを抜いていきます。


ブレーキレバーを握りこむと変な感触がするなーとは思ってましたが、ブレーキフルードがほとんど入っていない状態でした…まあ、オイルを抜くのが楽だからいいか♫

ボロい

ハンドガードとブレーキレバーも外します。


見えるダストブーツとピストンが年季を感じさせてくれます。

ブレーキホースもそのうち交換したいなー

ブレーキホースを外して、マスターシリンダーを取り外します。


ブレーキフルードは浸食性が高く、付くと塗料剥がれ等が起きるので取り扱いに注意が必要です。


ブレーキフルードが付いてしまった時は、水で流すと中和することが出来ます。

どぼん

マスターシリンダーが外れたら、中に残っているフルードやを洗い流します。

ラジペンで引っ張る

ブレーキフルードを洗い流したら、ダストブーツをペンチ等で引っ張って外します。


ダストブーツは押し込まれているだけなので、割と簡単に外れます。

ここも年季を感じさせる汚れ具合

ダストシールを外すとスナップリングが見えてくるので、ピストンを軽く押し込みながらスナップリングプライヤーでつまみ上げて、ピストンを引き抜きます。


ピストンを抜いたらマスターシリンダーを再度丸洗いをして、堆積物や汚れをキレイに取り除きます。

注文した部品達

マスターシリンダーをよく乾燥させたら、ピストンを組んでいきます。

新旧並べてみた
スナップリングの写真は撮りづらいのよ

新しいピストンを組む際は滑りをよくするために、パッキン部分にブレーキフルードを薄く塗っておきます。

ぴっかぴかになったよん
マスターシリンダー側はひとまず完了

スナップリングでピストンを固定しダストブーツを組んだら、マスターシリンダーを車体へと取り付けしていきます。

ブレーキホースを外す

続いてキャリパーをオーバーホールしていきます。

キャリパーも水で丸洗いしてから作業するよ

ブレーキホースを外し、キャリパーを取り外します。

パッドピンのボルト×2本
パッドピンのボルトのサビがすごい

パッドピンをゆるめて、ブレーキパッドを外します。


パッドピンはサビがすごいので、ペーパーやすりで手入れしています。

この六角ボルトはゴムキャップに隠れてるよ
ワッシャーがあるよ

キャリパー前面に見える六角ボルトをゆるめて、スライドピンも外します。

ピストンを抜く
オイルシールとダストシール

ピストンツールでキャリパーからピストンを抜いて、ダストシールとオイルシールを外します。

作業に夢中で途中の写真忘れちゃった

ダストシールとオイルシールが入っていた溝の中をきれいに清掃し、ピストンをピカール等でツルツルに磨いてから組み込んでいきます。

ワコーズが最強

新品のダストシールとオイルシール、それとピストンには潤滑のためにワコーズのブレーキグリスを薄く塗っておきます。

パッドの裏面にもグリスを塗る
新品パッドの表面の角はやすりで少し削っておく
パッドのゴールドがいい感じじゃん

スライドピンのブーツ部分、パッドの裏面、パッドピンのピン部分にも薄くグリスを塗って、キャリパーを組んでいき車体へと取り付けしていきます。

エア抜き中
タンク内のフルードがなくならないように補充しながら作業するよ

マスターシリンダーとキャリパーを取り付けし、ブレーキホースもしっかりとつないだら、ブレーキフルードを入れてエア抜きをします。


キャリパーのブリーザーにホースをつないで、シリンジでリザーブタンクのブレーキフルードを引っ張ってやると時短になりますよ(∩´∀`)∩

ブレーキフルードは満タンで

エア抜きをしたら、新品のダイアフラムを付けて蓋を閉めれば、ブレーキのリフレッシュ作業は完了です!




まとめ。

固定ボルトも交換したよ
ついでにブレーキレバーの可動部分もグリスアップした

ブレーキのオーバーホール後は、ブレーキを握った時の違和感がなくなりタッチもかなりよくなりました。


これで安心して乗れますね。


バイクは走ることより止まれることの方が大事なので、ジェベルみたいに古いバイクに乗る時は一度オーバーホールをしてみたほうがいいですよ!


それとジェベルの整備ネタですが、もうちょっとだけ続きます。


ではでは、また。
